ＺｒＣ／ＺｒＯ_２界面の高分解能電子頭微鏡観察

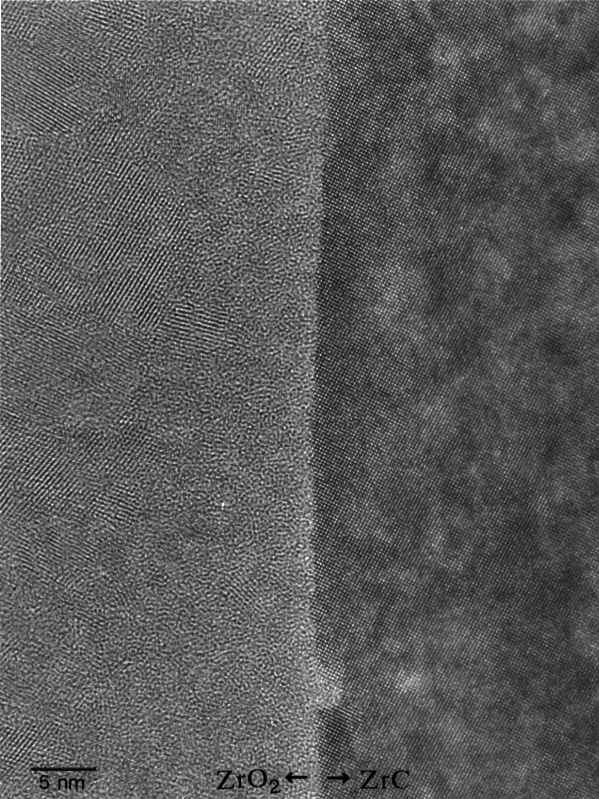

写真の説明：
{２００}面を持つ単結晶ＺｒＣを酸化して得れたＺｒＣ／ＺｒＯ_２ 界面の高分解能電子顕微鏡写真である。 格子縞間隔から計算すると、ＺｒＣの（２００）面が現れ、これとよく密着した 状態で酸化物相が接し、この中に様々なサイズの（１１１），（２００），（２２０） 面を持つＺｒＯ_２結晶子が界面から１０〜２０ｎｍ 離れた場所に分布している。界面付近でのＥＤＸ分析の結果から、炭素が界面に 濃縮しており、酸素が酸化相中で界面に向かって濃度勾配を持っていた。 このＴＥＭとＥＤＸの結果から、界面から１０〜２０ｎｍの幅でアモルファスの 炭素とＺｒＯ_２‐ｘが存在している。

学術的な意義：
炭化物の界面の微細構造観察は、その酸化機構を理解する上で極めて重要である。 今回、遷移金属炭化物（ＺｒＣ）の反応界面を始めて高分解能顕微鏡で観察でき、 原子レベルでの酸化機構の説明が可能となった。
ＺｒＣはダイヤモンドと同じ位硬く、酸化相は非常に柔らかい。このような試料から電子顕微鏡観察用試料を作製することは極めて難しく、イオンエチング／観察を何回も繰り返して最終的にＴＥＭ観察が可能な試料を作製できた。

装置、撮影条件等：
ＪＥＯＬ　ＪＥＭ−３０１０、３００ｋＶ

出品者所属・氏名：
北海道大学大学院物質工学専攻　嶋田志郎

撮影者所属・氏名：
日本電子株式会社　鈴木三喜男

前のページに戻る
