自己複合化窒化けい素セラミックス

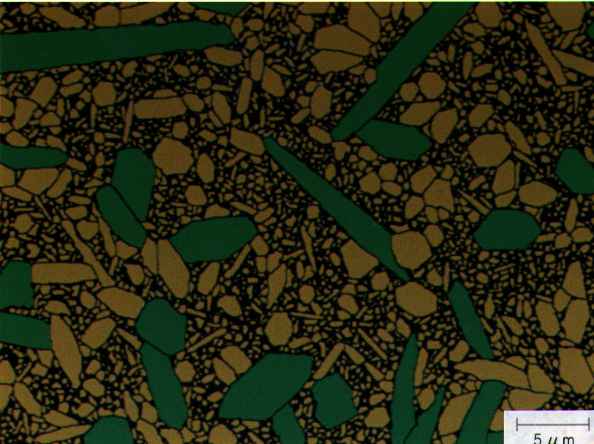

写真の説明：
β型窒化けい素微粉末（平均粒径：０．３４μｍ）にβ粒子（平均粒径＝１．０１ μｍ）及び焼結助剤を添加し、ホットプレス焼結及び１８００℃で２時間の高温処理 を行い焼結体を作製した。得られた焼結体は、マトリックス粒子と添加したβ粒子を 核として成長した柱状粒子からなる自己複合組織であった。この写真は、画像解析で 大きな粒子を緑、小さな粒子を黄、粒界を黒に色分けして表示したものである。

装置、撮影条件等：
ＪＳＭ−６４００（日本電子）、ＬＵＺＥＸIII（ニレコ）
焼結体を鏡面研磨した後、プラズマエッチング、白金蒸着して撮影した。

出品者所属・氏名：
無機材質研究所　西村聡之、三友護・電気化学工業（株）　広津留秀樹

撮影者氏名：
電気化学工業（株）　広津留秀樹

前のページに戻る
